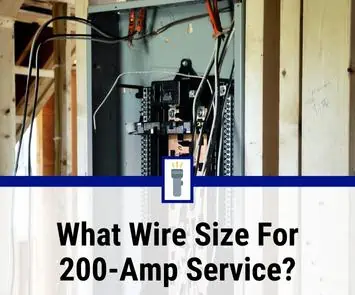

200安培服务用什么尺寸的电线?[2023量规表]

您是否准备安装200安培的服务,并需要知道电线尺寸?

在本指南中,你将学到:

  • 200安培服务导线尺寸要求
  • 国家电气规范(NEC)规则
  • 为什么需要考虑电压降
  • 和更多!
200安培服务的电线尺寸是多少

在安装电气服务之前,重要的是要确保正确的测量线用于面板的尺寸。

作为一名电工,我无法表达拥有合适尺寸的电线和合适的接地是多么重要。这不仅是表现的问题,而且是能力的问题安全!

此指南仅用于导线尺寸的指导方针。根据需要考虑的因素,持证电工应该是确定面板尺寸的人。

他们还知道所有需要遵守的国家和地方电气规范,以及需要获得的许可。

200安培服务线尺寸根据NEC

当安装200安培的面板时,国家电气规范要求最低电压为a# 2/0美国线规用于铜线。如果你正在使用铝或铜涂层导线不小于a# 4/0美国线规必须安装。

这些电线将从电表箱连接到主电源面板,主电源面板将为房子的其他部分供电。

作为房主,你有责任安装仪表箱,并将服务入口电线连接到主电气面板。

服务等级(安培)

铜导体(awg)

铝或覆铜(awg / kcil)

One hundred.

4

2

150

1

2/0

200

2/0

4/0

250

4/0

300

200安培服务的地线尺寸是多少?

200安培的服务必须有一个# 4美国线规电线或# 2美国线规从接地电极系统到主电源面板的导线。

将有一个绿色的螺丝需要安装,称为主连接跳线。这将面板绑定到中性点/地排。重要的是要注意你如果正在安装的面板是子面板,则使用主连接跳线。

铜导体

铝或铜包铝

铜接地导体

铝或铜包层接地导体

2个或更小

1/0或更小

8

6

1或1/0

2/0或3/0

6

4

2/0或3/0

4/0或250

4

2

***表在AWG/ kcil中

200安培面板需要多少根导线?

对于一个标准的家用电器面板,从仪表底座上总共安装了3根电线。

通常,使用一根电缆,但也可以拉单独的电线。两种是不接地或热导体,这些通常是红色或黑色。每一个电压为120伏,为面板提供240伏的电源。

第三个是中性线,并将终止在中性/地棒。

阅读>>我的断路器用什么尺寸的线?

铜和铝在200安培服务中的区别是什么?

200安培面板的导体尺寸取决于导线的材料。最常见的有铜、铝和覆铜铝。以下是每种类型的优点和缺点:

类型1:铜线

优点

  • 高导电率-可以运行更长的距离,电压降更小,允许更小的仪表
  • 灵活的-更薄的铜支架,更容易弯曲
  • 热/耐腐蚀-不会在高温下膨胀和对比,使其更耐用,它会氧化,但不会影响性能

缺点

  • 更高的价格-安装成本更高
  • -由于它的重量,安装起来更复杂

类型#2:铝服务线

优点

  • 更容易安装-重量轻,易于快速安装,更大的压力表,但仍然更轻
  • 更便宜—成本低于铜线

缺点

  • 腐蚀性-需要在裸露的电线上涂上抗氧化涂层,腐蚀会产生火灾危险
  • 易受热-任何温度变化都可能导致电线膨胀和对比,导致连接松动,从而导致火灾危险
  • 特殊的部分-任何连接器、螺钉、凸耳、端子必须是铝制的
  • 长寿-由于腐蚀或损坏,可能比铜更需要更换

类型#3:铜包铝线

优点

  • 节约成本-成本低于铜,但高于铝
  • 重量轻-比铜轻,但同样耐用
  • 耐腐蚀-不需要抗氧化涂层

缺点

  • 耐用性-更柔软,更容易损坏
  • 导电率-导电性比铜低

阅读>>如何在单开关上连接浴缸风扇和灯?

200安培面板线尺寸安装需要考虑的其他事情

# 1。200安培导体的导管类型

服务入口电缆应安装在管道中,以防止损坏。

对于地下服务,最低要求是1.5英寸的40或80 PVC管道。

200安培面板使用3个2/0 AWG,建议使用2或2.5英寸导管,以便于拉动。

# 2。电压降和为什么长度很重要

电压降可以很容易地解释为运行结束时的电压小于运行开始时的电压。随着导线变长,电阻增大,导致电压下降。这叫做阻抗。为了抵消电压的下降,线规的尺寸必须增大。

NEC建议分支电路或馈线电缆的压降不超过3%,以确保正常的性能。

例如,如果开始运行时电压为120伏,那么结束时电压不应低于116.4伏。

下表列出了在100安培和200安培下的AWG尺寸与维持3%或更低压降的导线长度。

铜线的规格比铝线要小,因为铝不导电或耐热。

应该注意的是,温度也会影响电压降。

200a服务线尺寸

最大距离

铜2/0 AWG

50英尺

铜3/0 AWG

100英尺

铜4/0 AWG

150英尺

铝4/0 AWG

50英尺

铝300 kcil

100英尺

# 3。1相与3相

家庭为单相供电。三相电源是要考虑的,如果你是一个接线的商店,并有一个较大的安培图纸的设备。不同的是三相电源有三个热导体而不是两个。

三相电源比单相电源效率更高,因此在相同的安培下需要更小的电线。

记住,三相电力必须与公用事业公司协调。

200安培面板的电线尺寸是多少

200安培的导线尺寸需要接地吗?

每个家庭都需要接地电极系统。简单地说,它是将面板中的地面连接到与地球直接接触的导电物体上的接地系统。

每根柱子与地面接触的长度取决于所使用的样式。

接地棒或管道电极

接地棒是住宅环境中最常用的接地电极。接地棒可以有多种材料;它们可以是不锈钢和铜,也可以是镀锌钢。不管是什么材料做的,它的直径必须不小于5/8英寸。

管道电极必须有镀锌的外表面或金属涂层以防止腐蚀。管道不能小于3/4英寸的贸易尺寸。

当使用这些电极中的任何一个时,它们必须与地面接触不少于8英尺。

地环

接地环通常不用于住宅用途,但是允许的。正如它听起来的那样,一圈裸露的铜线环绕着整个建筑。电线必须不小于2 AWG,并与地面直接接触不少于20英尺。它还必须安装在地表以下不少于30英寸的地方。

金属地下水管

允许使用地下水管作为接地电极,但必须与地面直接接触至少10英尺。如果它不是电连续的,你可以把跳线放在可能绝缘或有绝缘接头的部分上。

辅助电极

这可能看起来很奇怪,已经完成了所有这些接地,仍然需要更多,但如果前面列出的一个电极对地电阻为25欧姆或更多,您必须安装一个补充电极。

如果安装额外的接地棒,它必须在原来的6英尺内。

无论哪个电极用于补充用途,都必须使用不少于6 AWG铜线或4 AWG铝线连接到原始电极上。

常见问题

200安培服务需要许可证吗?

虽然国家电气规范为所有电气规范奠定了基础,但您当地的电气规范可以超出NEC规定的范围。

地方法令可以采用和改变NEC以满足该地区的要求。当地的电工会知道这些代码是什么,并确保您的200安培服务的大小和安装适当。

在你开始任何工作之前,你需要为正在进行的工作取得许可证。在电气检查通过之前,公用事业公司不会安装电表底座。检查通过后,你就可以获得职业证书了。到那时,电力就可以连接到你的房子了。

阅读>>公寓里最大功率的发电机是什么?

200安培服务的平均安装成本是多少?

升级或安装200安培服务的平均成本约为750美元至2000美元。当然,影响这个价格的因素有很多。电线的成本不断波动,你所在地区的劳动力成本也是如此。

如果你必须完全安装一个新的面板、断路器和电线,费用平均可达4500美元。

200安培服务需要多大尺寸的铜线?

对于200A服务线,您将需要安装2/0 AWG铜线与#4 AWG接地。

200英尺外的200安培服务需要什么尺寸的电线?

为了保持低于3%的压降,200A的服务线应使用500kcil电线。为了确保你的电线尺寸合适,请有执照的电工来做。

200安培的服务需要多少根导线?

对于一个标准的120/240伏住宅200安培面板,你需要3根电线。两根导线是热导体,一根是中性线。地线将单独安装。

4/0线能跑多远?

4/0电线不应超过250英尺,以保持低于3%的电压降。

阅读>>如何修理有缺陷的三通开关?

最终的想法

在安装200安培面板时,需要考虑多种因素,从电线材料、电线长度到将要安装的区域的温度。

一般的经验法则是,如果您正在安装200安培面板,您将需要使用2/0 AWG铜线或4/0 AWG铝或铜包线。

如果你正在运行的电线很短的距离,这是你的偏好,什么类型的电线你安装。如果你的跑步时间较长,建议使用铜线,因为它的导电性和耐热性有助于对抗电压下降。

总的来说,建议有专业的电工大小和安装您的服务。他们熟悉如何根据当地和国家法规以及项目所需的适当许可证来确定电线的尺寸。
